Ручной поверхностный монтаж печатных плат (SMD)
Ручной монтаж SMD-компонентов применяется при мелкосерийной сборке электронных модулей и при изготовлении опытных образцов плат для электронных изделий.
Такой монтаж производится при заказах с небольшим количеством изделий. Технологические этапы ручного монтажа: установка компонентов, пайка. Работа высококвалифицированных специалистов, выполняющих работы современным паяльным оборудованием и с использованием качественных материалов гарантирует качественный ручной монтаж выводных и поверхностно монтируемых компонентов.
На нашем производстве используются:

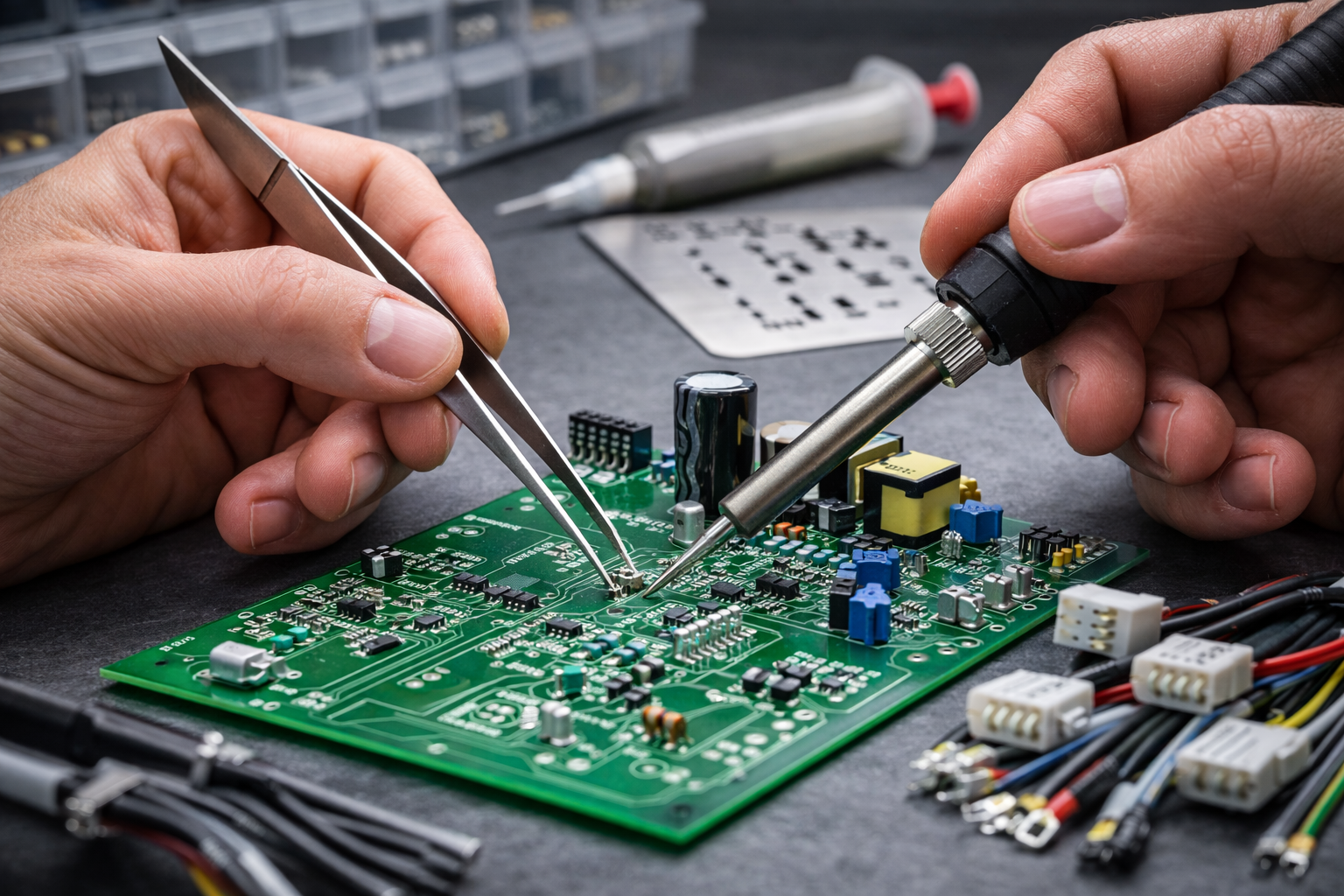

Полностью ручной монтаж (компоненты устанавливаются оператором вручную, с помощью пинцета на паяльную пасту). Данный вариант применяется для изготовления опытных образцов электроники, состоящих из крупных комплектующих с большим шагом выводов и с небольшим количеством типономиналов.
Использование этого метода позволяет сократить время на изготовление пробных партий продукции и ощутимо снизить стоимость опытных образцов.
При ручном монтаже паяльная паста на платы наносится либо с использованием дозатора, либо с использованием трафаретного принтера.
Поверхностный монтаж имеет несколько преимуществ:
- Создание легких и компактных изделий благодаря сниженным габаритам и весу поверхностных элементов.
- Элементы располагаются близко, выводов мало, что позволяет улучшить электрические свойства платы.
- Возможность демонтировать элементы, что делает печатную плату ремонтопригодной.
Ручной выводной монтаж печатных плат
Выводной монтаж печатных плат также называют «монтаж в отверстия» или ТНТ-технология. Сейчас способ отходит на второй план из-за автоматизации процессов и уступает место поверхностному монтажу. Но остаются категории электронных изделий, когда элементы могут крепиться только с помощью сквозных отверстий.
Обычно выводной монтаж печатных плат применяется, когда необходимо изготовить изделия высокой мощности, а также при производстве оборудования, к которому предъявляются особые требования.
К ним относят:
- внутренние источники электропитания,
- двигатели и энергетические комплексы аппарата,
- автоматизированные системы управления,
- мониторы с высоковольтными схемами и др.
Выводной монтаж печатных плат имеет важное преимущество – улучшенная электропроводность. Это особенно важно для сложных и многофункциональных приборов. Также пайка в отверстия используется при ремонте электросхем.
